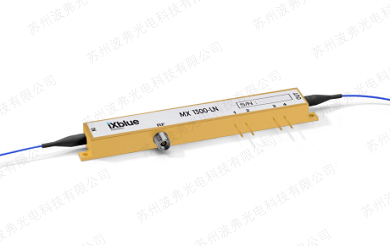

1310nm波段高消光比強度調制器

MXER1300-LN-10-PD-P-P-FA-FA-30dB

電學參數

參數

單位

Min

Typ

Max

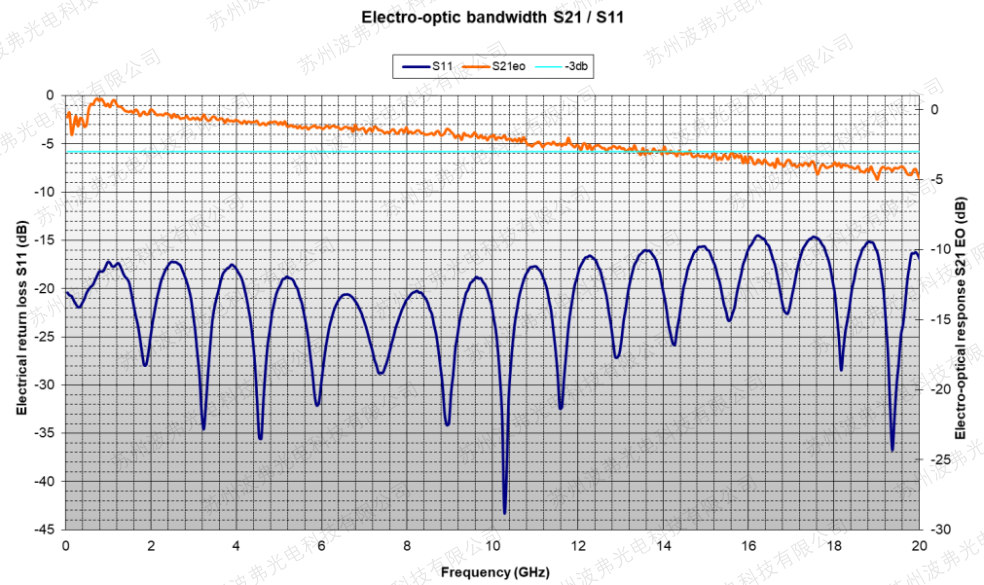

 電光帶寬S21 @-3 dB (from 2 GHz)

GHz

10

12

-

 電回損S11 0 - 10 GHz

dB

-

-15

-10

 Vπ RF electrodes @ 50 kHz

V

-

4

5

 Vπ RF electrodes @ 10 GHz

V

-

5.5

6.5

 Vπ DC electrodes

V

-

5.5

6

 Ripple S21

dB

-

0.5

1

 RF port impedance matching

Ω

-

50

-

 DC port input resistance

MΩ

1

-

-

光學性能參數

 Operating wavelength

nm

1260

1310

1350

 Insertion loss (without connector) (1)

dB

-

3.5

4.5

 DC Extinction ratio *（線寬＜200MHz）

dB

26

30

-

 Optical return loss

dB

-40

-45

-

 Chirp

-

-0.1

-

0.1

接口

 Input and output fibers

PM1550 , Corning PM 15-U25D長度: 1.5米, 套管: 900 μm

 Package size

85 x 15 x 9.65 mm3

 Input RF connector

Female K

 DC electrodes and PD connectors

Pins

 Optical connector(Input/Output)

FC/APC (slow axis parallel to the key)

環境參數

 Operating temperature

0 °C to +70 °C

 Storage temperature

-40 °C to +85 °C

絕對最大值參數

 最大射頻輸入功率(CW mode)

+28 dBm

 偏置電壓范圍

V

-20

-

20

 最大輸入光功率 (CW mode)

 +12 dBm （高線性度、高性能范圍）

 最大輸入光功率 (CW mode)

 +20 dBm （損傷閾值）
