iXblue-電光調制器的初次使用

1.特殊說明

iXblue所有調制器均采用半氣密的封裝方式，金屬殼體焊接封閉與外界隔離，可以保證長時間的性能無衰減。殼體兩端光纖出口也有密封膠水灌注，調制器內部所有元件的固定均無螺絲，所以調制器殼體內部是無法將殼體破壞后再進行任何器件的更換和維修，由于上述的工藝和保護措施，調制器內部出現問題的幾率極其之低，可以忽略不計。

2.外觀檢查：

• 外包裝箱是否有重大磕碰
• 內包裝是否有破損和拆過痕跡，測試報告是否隨產品附帶。
• 檢查調制器殼體兩端的紅色標簽”Do not pull here”是否被動過，如果有拆過的痕跡，請聯系我們。

3.打開步驟：

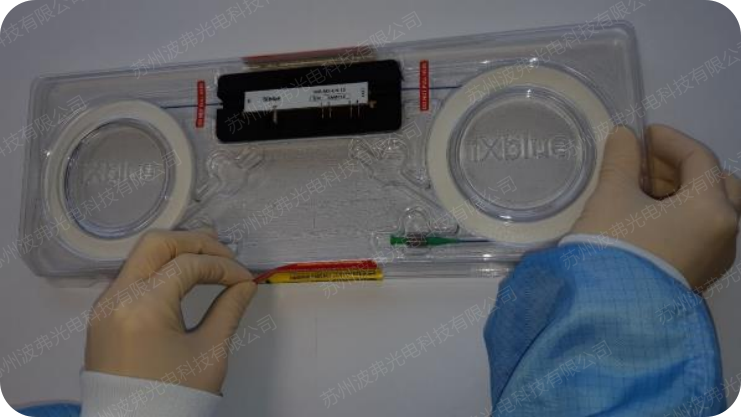

1) 通過剝開或者割斷位于前端的橙色標簽來打開外包裝:

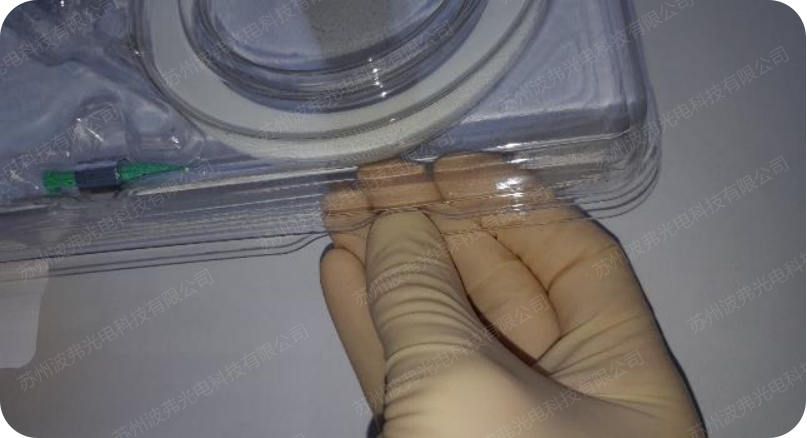

2) 利用位于前面的缺口，可以打開外包裝:

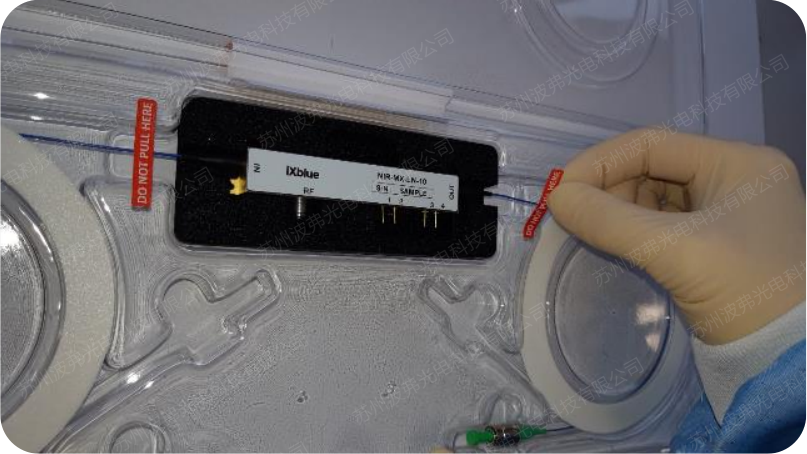

3) 請極其小心地取掉“DoNot Pull Here勿拉此處”的標簽，并將“勿拉此處”的標簽放置在泡罩包裝的其它部分，便于今后使用:

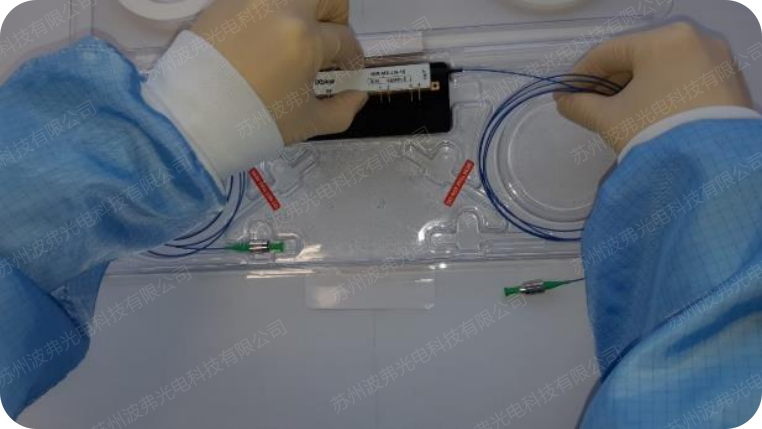

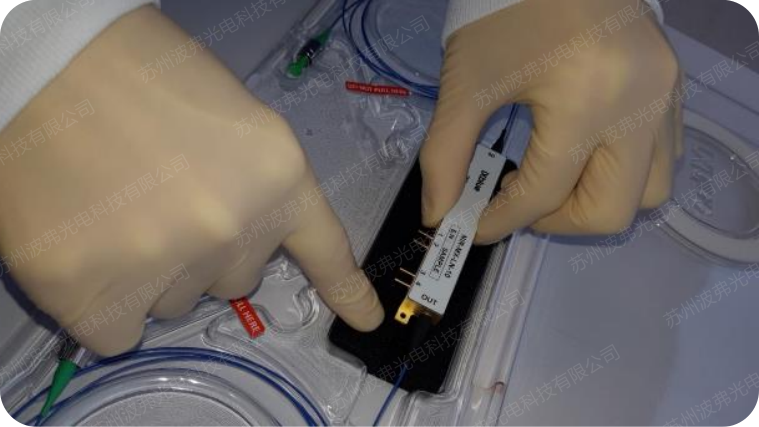

4) 移開光纖接頭并從托盤中取出光纖。按住調制器殼體周圍定位套，抓牢并抬起調制器。極其小心地將調制器拉出來，此步最為關鍵。要小心光纖部分：電氣引腳和RF射頻接頭。

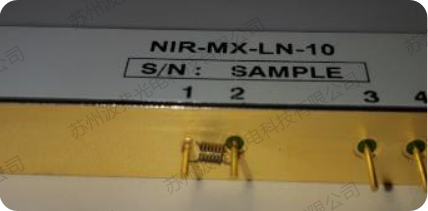

5) 取掉位于DC引腳間的彈簧（防靜電作用，請妥善保存）。下面您就可以安心使用您的調制器了。

• 如果您需要保存調制器或將來郵寄給我們，請記住要保存好全部包裝及其配件。
• 如果要打包調制器，請與前述的拆包裝的步驟反過來一步步做即可。不要忘記將DC引腳通過彈簧短接。

4.避免損壞的注意事情

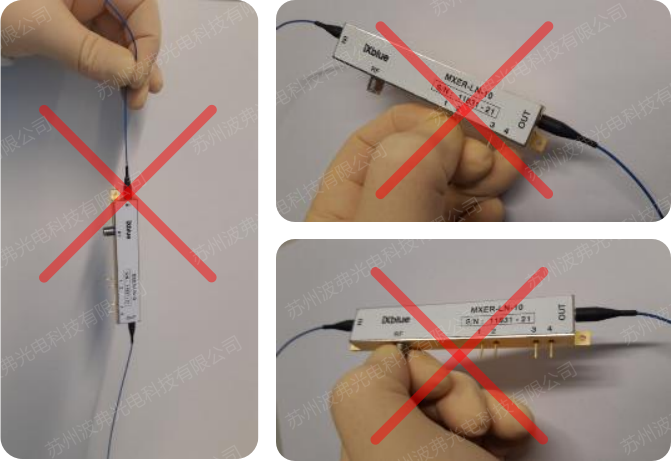

不要這樣拿調制器：

a.尾纖。

b.射頻接頭引腳。

光學接口

• 切勿擠壓尾纖或對其施加瞬時拉力，否則可能造成光纖產生微裂紋。

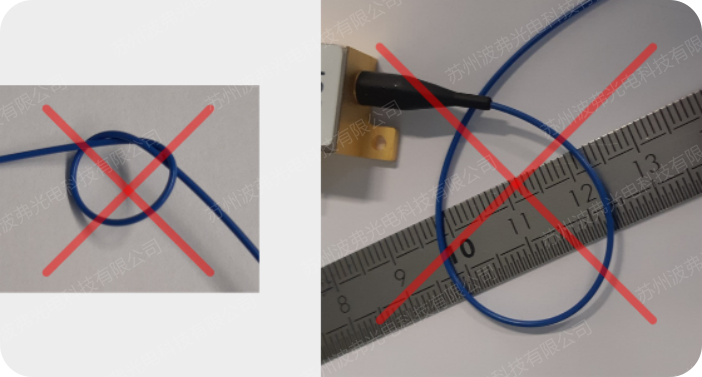

• 光纖護套的彎曲或盤繞半徑不可低于30mm。

• 注意光纖彎曲，特別是2微米系列調制器，任何小半徑的彎曲都可能導致輸出光功率的衰減。

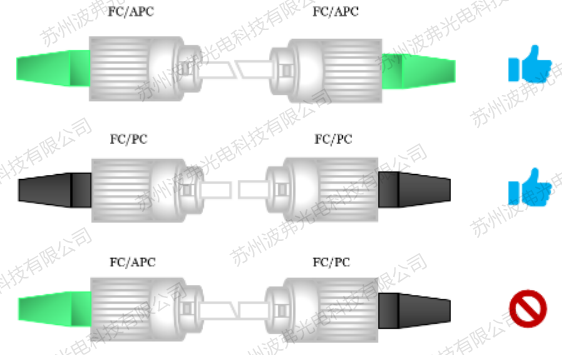

• 檢查連接器的兼容性。



• ·請避免對外殼、光纖護套或光纖連接器造成任何沖擊。
• ·由于鈮酸鋰晶體天然的具有雙折射性，所以鈮酸鋰電光調制器屬于偏振敏感型器件。入射光必須要沿著特定方向并盡可能精準地被引入到光波導。因此，輸入上建議采用一根單模且保偏的光纖（常稱為保偏光纖或者PM fiber）。如果使用的是單模但非保偏的光纖, 那就必須使用偏振控制器來獲得調制器芯片輸入端所需的光的偏振方向。
• ·輸出光纖：這取決于您的設置，以及光路上的其他元件。使用保偏輸出光纖時通常沒有問題，甚至使用單模光纖也沒有問題。
• ·關于iXblue鈮酸鋰電光調制器，還需要注意：

-當在O波段、C波段和2微米（TE和TM模式傳播不同特性）波段操作時、是具有雙折射率特性的。

-所有近紅外波段調制器、或者當O波段、C波段和2微米調制器選擇“-Pol”選項時（內置起偏器）都是單偏振型調制器。

電學接口

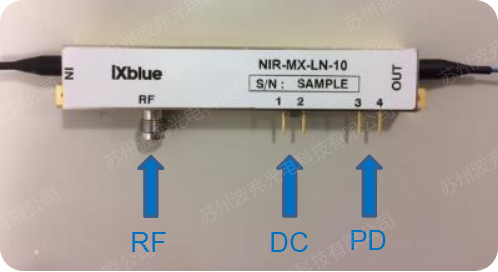

iXblue鈮酸鋰電光調制器有3種射頻電端口：

RF射頻端口：一般位于調制器中間靠左側的地方，用于接入外來射頻電信號。取決于應用的頻率范圍，3種RF或微波端子可用。

• 2.92 mm / K 型, 母頭，與SMA / 3.5 mm接頭兼容。
• 2.4 mm型, 母頭, 與V / 1.85 mm 接頭兼容。
• 1.85 mm / V 型, 母頭，RF/微波同軸接頭。

1) DC直流端口：位于強度調制器中間靠右側的地方，控制強度調制器的工作點。DC直流接頭為鍍金引腳 (直徑 0.76 mm)。

2)內部PD端口：僅用于強度或IQ調制器。接頭為鍍金引腳( 直徑 0.76 mm)。

RF 射頻接頭

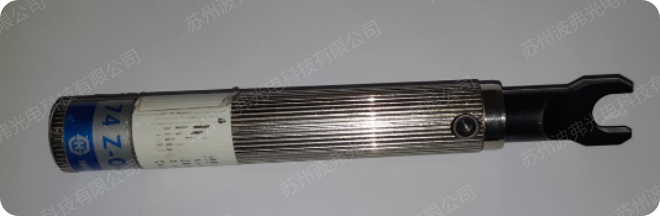

• RF射頻輸入必須使用扭矩扳手進行操作，范圍 0.8Nm≤扭矩≤1.2Nm.
• 特別建議，如果需要經常插拔射頻接頭，可以考慮通過一個轉接法蘭來連接調制器與待接器件，而不要每次插拔調制器殼體上的接口，避免造成可能出現的損傷。調制器本身的射頻接口如果損壞，需要返廠維修，并且重新測量一遍所有電光性能，成本不低。

DC偏壓以及內置PD引腳：

• 盡管已通過J-ATD 002D標準-test G對直流端做了測試，但在熔接DC引腳時依然要非常小心。
• 當熔接鍍金DC引腳時，不推薦使用加熱槍、因為加熱槍帶來的過熱會引起內部損壞。如果必須要熔接，我們建議預先使用直徑0.5 to 0.8 mm的銅線纏繞在引腳上。之后，用330°C to 350°C烙鐵將銅線熔接到引腳上，所使用的烙鐵上要裝備一個小且清潔的熔接引管以及直徑0.23 mm的焊絲。.

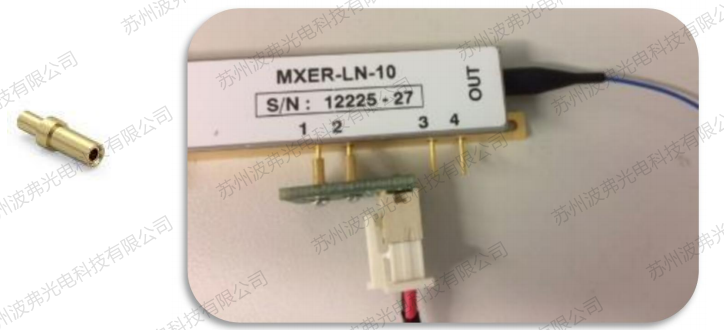

• 此外，我們建議使用一個完美尺寸的引腳適配器，這樣可以將引腳完美的對應到相應的位置: PIN RECEPTACLE 0326 系類 (Mill-Max Manufacturing Corp.). 可接受直徑 0,56 mm – 0,81 mm。
• 請小心并準確連接Anode / Cathode 引腳。

其他注意事項：

靜電 (ESD)

盡管RF射頻端口已通過Class 2測試、DC直流端口通過Class 0 (MIL-STD-750E Method 1020.2)測試，但依然要非常小心以阻止靜電放電ESD 、以及其他來自電方面的影響。否則，封裝內部的電氣結構可能被損壞。
·我們建議在靜電保護區(EPA)進行電光調制器的包裝、拆裝。
·一個瞬間的過電壓或任何超過最大標稱電壓值的電壓，將對鈮酸鋰電光調制器造成永久損壞。

清潔：

·我們建議用橡膠手套（或等效物）操作電光調制器，并用酒精浸潤后的光學紙（或等效物）來清潔調制器。
·檢查光學連接器的清潔度：任何灰塵都可能損壞連接器或造成光學參數性能的降低。請使用專業濕巾清潔光學連接器，我們建議使用105級、IPA浸潤的Whatman透鏡清潔紙巾。
·配對前請用干燥空氣清潔RF連接器，并使用扭矩扳手擰緊。

現在您可以安心的使用您的調制器，感謝您對iXblue的信任和支持。有任何問題，請聯系蘇州leyu集團光電科技有限公司。
