一直以來，exail（iXblue）的鈮酸鋰電光調制器以性能穩定、高性價比著稱，為了滿足市場上部分用戶對于調制器類產品性能的追求，exail（iXblue）于今年推出了高帶寬、不同波長的低半波電壓-LVP系列。低半波電壓（Vpi）和高射頻承受功率能力，是電光相位調制器產生更多調制邊帶的最重要參數，將直接影響光譜展寬和光頻梳的寬度。
特點：低半波電壓
品牌：exail/iXblue
一直以來，exail（iXblue）的鈮酸鋰電光調制器以性能穩定、高性價比著稱，為了滿足市場上部分用戶對于調制器類產品性能的追求，exail（iXblue）于今年推出了高帶寬、不同波長的低半波電壓-LVP系列。低半波電壓（Vpi）和高射頻承受功率能力，是電光相位調制器產生更多調制邊帶的最重要參數，將直接影響光譜展寬和光頻梳的寬度。
NIR-MPZ-LN-10-LVP 是一款1微米波段（950-1150nm）10GHz帶寬(可用帶寬高達20GHz)，半波電壓低至2V的相位調制器，最大最輸入光功率達到+25dBm（320mW），最大RF功率為+33dBm（2W），滿足了市面上光譜合成、光譜展寬等高功率激光器應用。
MPZ-LN-10-LVP是一款C+L波段（1525-1610nm）10GHz帶寬(可用帶寬高達20GHz)，半波電壓低至3V的相位調制器，滿足了光頻梳等應用。
MPZ2000-LN-10-LVP是一款2um波段（1900-2200nm）10GHz帶寬(可用帶寬高達20GHz)，半波電壓低至4V的相位調制器，充分補充了市場上2um波段常規相位調制器半波電壓過高（約7V）的空白，給用戶提供更優的選擇，已經應用到世界上眾多2um光譜合成的高功率激光項目中。該產品提供高射頻功率版本-HEP，最大RF功率為+33dBm(2W)。
NIR-MPZ-LN-10-LVP20 GHz相位調制器
射頻參數
|
參數 |
符號 |
條件 |
Min |
Typ |
Max |
Unit |
|
電光帶寬 |
S21 |
- |
10 |
12 |
- |
GHz |
|
有效帶寬 |
S21 |
- |
- |
20 |
- |
GHz |
|
紋波21 |
?S21 |
- |
- |
0.5 |
1 |
dB |
|
射頻回波損耗 |
S11 |
- |
- |
-13 |
-10 |
dB |
|
Vπ RF @50 kHz/1GHz |
VπRF 50 kHz |
- |
- |
2/2.3 |
- |
V |
|
Vπ RF @10GHz |
VπRF10 GHz |
- |
- |
3 |
- |
V |
|
RF輸入阻抗 |
Zin - RF |
- |
- |
50 |
- |
Ω |
光學參數
|
參數 |
符號 |
條件 |
Min |
Typ |
Max |
Unit |
|
晶體 |
- |
- |
Lithium NiobateZ-Cut Y-Prop |
|||
|
波導處理方式 |
- |
- |
質子交換 |
|||
|
工作波長范圍 |
λ |
- |
950 |
1060 |
1150 |
nm |
|
插入損耗IL |
IL |
不含接頭* |
- |
3 |
4 |
dB |
|
偏振消光比 |
PER |
標準,不含接頭* |
20 |
- |
- |
dB |
|
可選,包含/不含接頭 |
25 |
30 |
- |
dB |
||
|
光回波損耗 |
ORL |
- |
-40 |
-45 |
- |
dB |
除非另有規定，否則在25°C、1060 nm條件下給出的所有規格。
（*）考慮每個FC/APC光學連接器的額外損耗高達0.4 dB。
絕對最大值
超過絕對最大額定值的應力可能會對設備造成永久性損壞。這些是絕對壓力等級只有在這些或任何其他條件下，設備的功能操作并不意味著超過數據表操作部分給出的條件。長時間暴露于絕對最大額定值可能會對設備可靠性產生不利影響。
|
參數 |
Min |
Typ |
Max |
Unit |
|
RF輸入功率（CW模式） |
EVin |
- |
+33 |
V |
|
最大輸入光功率（CW模式） |
OPin |
- |
+25 |
dBm |
|
工作溫度范圍 |
OT |
0 |
+70 |
℃ |
|
存儲溫度范圍 |
ST |
-40 |
+85 |
℃ |
NIR-MPZ-LN-20 30 GHz相位調制器
射頻參數
|
參數 |
符號 |
條件 |
Min |
Typ |
Max |
Unit |
|
電光帶寬 |
S21 |
- |
16 |
20 |
- |
GHz |
|
有效帶寬 |
S21 |
- |
- |
30 |
- |
GHz |
|
紋波21 |
?S21 |
- |
- |
0.5 |
1 |
dB |
|
射頻回波損耗 |
S11 |
- |
- |
-13 |
-10 |
dB |
|
Vπ RF @50 kHz |
VπRF 50 kHz |
- |
- |
3.5 |
4 |
V |
|
Vπ RF @20 GHz |
VπRF20 GHz |
- |
- |
6 |
- |
V |
|
RF輸入阻抗 |
Zin - RF |
- |
- |
50 |
- |
Ω |
光學參數
|
參數 |
符號 |
條件 |
Min |
Typ |
Max |
Unit |
|
晶體 |
- |
- |
Lithium NiobateZ-Cut Y-Prop |
|||
|
波導處理方式 |
- |
- |
質子交換 |
|||
|
工作波長范圍 |
λ |
- |
950 |
1060 |
1150 |
nm |
|
插入損耗IL |
IL |
不含接頭* |
- |
3 |
4 |
dB |
|
低插入損耗LIL |
LIL |
不含接頭* |
- |
2.5 |
3 |
dB |
|
偏振消光比 |
PER |
標準,不含接頭* |
20 |
- |
- |
dB |
|
光回波損耗 |
ORL |
- |
-40 |
-45 |
- |
dB |
除非另有規定，否則在25°C、1060 nm條件下給出的所有規格。
（*）考慮每個FC/APC光學連接器的額外損耗高達0.4 dB。
絕對最大值
超過絕對最大額定值的應力可能會對設備造成永久性損壞。這些是絕對壓力等級只有在這些或任何其他條件下，設備的功能操作并不意味著超過數據表操作部分給出的條件。長時間暴露于絕對最大額定值可能會對設備可靠性產生不利影響。
|
參數 |
符合 |
Typ |
Max |
Unit |
|
RF輸入功率（CW模式） |
EPin |
- |
+33 |
V |
|
光功率（CW模式） |
OPin |
- |
+25 |
|
|
工作溫度范圍 |
OT |
-30 |
+70 |
dBm |
|
工作溫度變化率 |
OTvr |
- |
1 |
|
|
存儲溫度范圍 |
ST |
-40 |
+85 |
℃ |
|
震動沖擊 |
Vib
|
MIL-STD-883J method 2007.3 - Test condition B |
||
|
機械沖擊 |
Shock |
MIL-STD-882J method 2002.5 - Test condition B |
||
MPZ-LN-10-LVP 20 GHz相位調制器
射頻參數
|
參數 |
符號 |
條件 |
Min |
Typ |
Max |
Unit |
|
電光帶寬 |
S21 |
- |
- |
10 |
- |
GHz |
|
有效帶寬 |
S21 |
- |
- |
20 |
- |
GHz |
|
紋波21 |
ΔS21 |
- |
- |
0.5 |
1 |
dB |
|
射頻回波損耗 |
S11 |
- |
- |
-15 |
-10 |
dB |
|
Vπ RF @50 kHz |
Vπ RF 50 kHz |
- |
- |
3 |
4 |
V |
|
Vπ RF @10 GHz / 16 GHz |
VπRF 10 GHz / 16 GHz |
- |
- |
5.5 |
- |
V |
|
RF輸入阻抗 |
Zin - RF |
- |
- |
50 |
- |
Ω |
光學參數
|
參數 |
符號 |
條件 |
Min |
Typ |
Max |
Unit |
|
晶體 |
- |
- |
Lithium Niobate Z-Cut X-Prop |
|||
|
波導處理方式 |
- |
- |
Ti diffusion |
|||
|
工作波長范圍 |
λ |
- |
1530 |
1550 |
1625 |
nm |
|
插入損耗IL |
IL |
不含接頭* |
- |
3 |
4 |
dB |
|
光回波損耗 |
ORL |
- |
-40 |
-45 |
- |
dB |
除非另有規定，否則在25°C、1550 nm條件下給出的所有規格。
（*）考慮每個FC/APC光學連接器的額外損耗高達0.25dB。
絕對最大值
超過絕對最大額定值的應力可能會對設備造成永久性損壞。這些是絕對壓力等級只有在這些或任何其他條件下，設備的功能操作并不意味著超過數據表操作部分給出的條件。長時間暴露于絕對最大額定值可能會對設備可靠性產生不利影響。
|
參數 |
符合 |
條件 |
Min |
Max |
Unit |
|
RF輸入功率 |
EVin |
|
- |
28 |
dBm |
|
最大輸入光功率（CW模式） |
OPin |
|
- |
20 |
dBm |
|
工作溫度范圍 |
OT |
|
0 |
+70 |
℃ |
|
存儲溫度范圍 |
ST |
|
-40 |
+85 |
℃ |
MPX2000-LN-10-LVP20GHz低半波電壓相位調制器
射頻參數
|
參數 |
符號 |
條件 |
Min |
Typ |
Max |
Unit |
|
電光帶寬 |
S21 |
- |
- |
10 |
- |
GHz |
|
有效帶寬 |
S21 |
- |
- |
120 |
- |
GHz |
|
紋波21 |
ΔS21 |
- |
- |
0.5 |
1 |
dB |
|
射頻回波損耗 |
S11 |
- |
- |
-13 |
-10 |
dB |
|
Vπ RF @50 kHz |
Vπ RF 50 kHz |
- |
- |
4 |
5 |
V |
|
Vπ RF @10GHz |
Vπ RF10 GHz |
- |
- |
6 |
- |
V |
|
RF輸入阻抗 |
Zin - RF |
- |
- |
50 |
- |
Ω |
光學參數
|
參數 |
符號 |
條件 |
Min |
Typ |
Max |
Unit |
|
晶體 |
- |
- |
Lithium NiobateZ-Cut Y-Prop |
|||
|
波導處理方式 |
- |
- |
質子交換 |
|||
|
工作波長 |
λ |
- |
1900 |
2050 |
2200 |
nm |
|
插入損耗 |
IL |
不含接頭* |
- |
3 |
4 |
dB |
|
光回波損耗 |
ORL |
- |
-40 |
-45 |
- |
dB |
除非另有規定，否則在25°C、2050 nm條件下給出的所有規格。
（*）考慮每個FC/APC光學連接器的額外損耗高達0.25 dB。
絕對最大值
超過絕對最大額定值的應力可能會對設備造成永久性損壞。這些是絕對壓力等級只有在這些或任何其他條件下，設備的功能操作并不意味著超過數據表操作部分給出的條件。長時間暴露于絕對最大額定值可能會對設備可靠性產生不利影響。
|
參數 |
Min |
Typ |
Max |
Unit |
|
射頻輸入功率 (CW模式) |
EPin |
- |
28 |
dBm |
|
最大輸入光功率（CW模式） |
OPin |
- |
20 |
dBm |
|
工作溫度范圍 |
OT |
0 |
+70 |
°C |
|
存儲溫度范圍 |
ST |
-40 |
+85 |
°C |

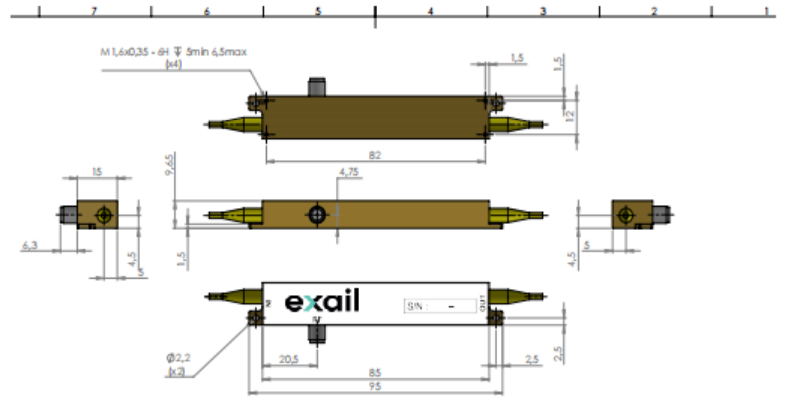

產品尺寸&引腳定義：mm
|
|
|||
|
端口 |
功能 |
說明 |
|
|
IN |
光輸入端口 |
保偏光纖（適合對應波長）；長度: 1.5m, 900 μm松套管 |
|
|
OUT |
光輸出端口 |
保偏光纖（適合對應波長）；長度: 1.5m, 900 μm松套管 |
|
|
RF |
RF輸入端口 |
Female K (兼容SMA) |
|
